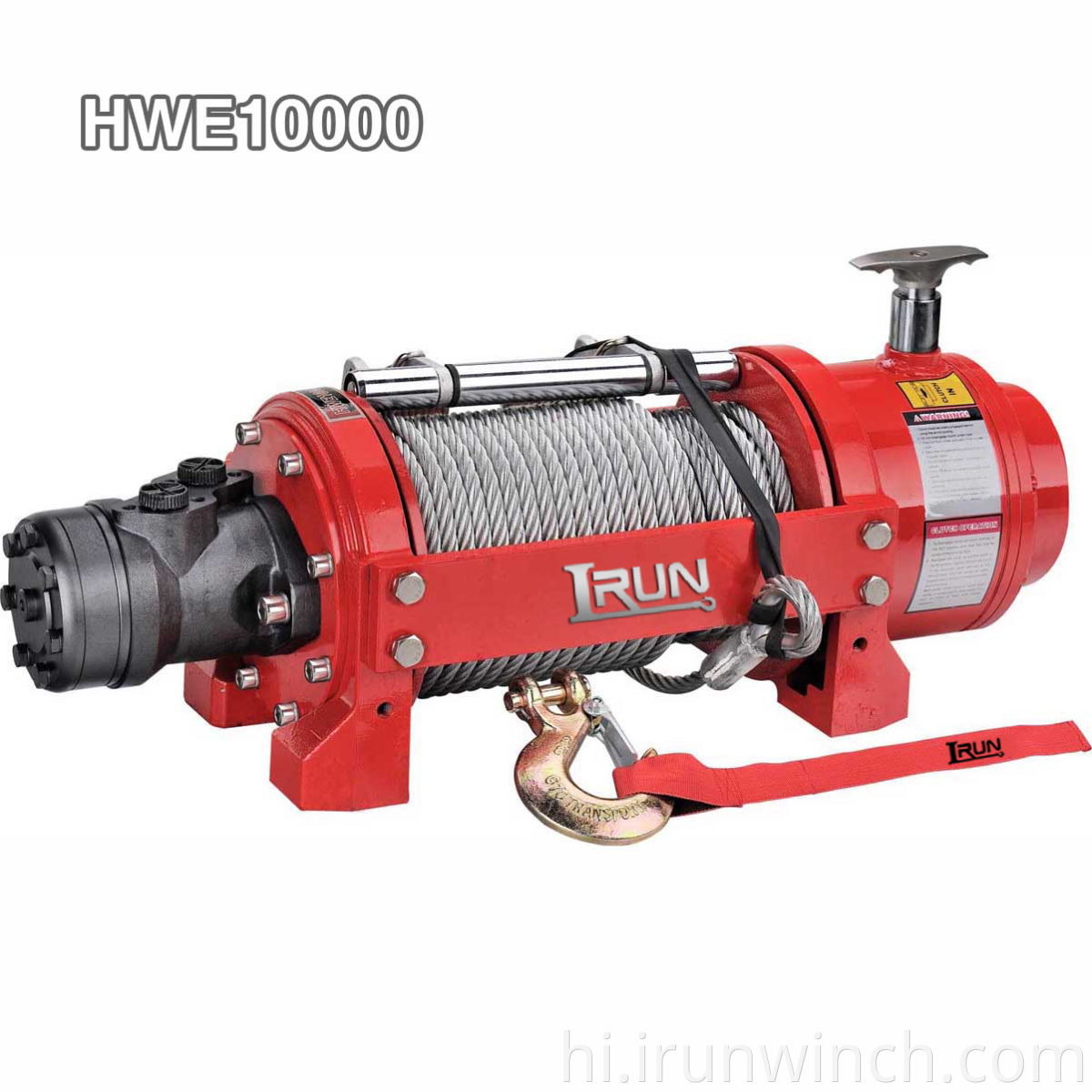

एचडब्ल्यूई10000
हमारे औद्योगिक चरखी सं। HWE1000 एक सुपर शक्तिशाली हाइड्रोलिक चरखी है
यूरोपीय एन मानक को पूरा करें। Pawl ब्रेकिंग सिस्टम को गियर के अंदर रखा गया है
रेड्यूसर कुल विश्वसनीयता सुनिश्चित करता है और सुविधाजनक रखरखाव प्रदान करता है
इंजीनियरिंग आवेदन में।
विशेषताएं:
1.) ग्रहीय गियर, निरंतर कार्य के साथ कुशल संचरण
2.) गियरबॉक्स के अंदर पेटेंट शाफ़्ट ब्रेक
3.) ओवरहेड टाइप क्लच ऑपरेशन, सरल और विश्वसनीय
4.) लंबे समय तक इस्तेमाल करने के बाद ड्रम गर्म नहीं होगा
5.) उद्योग के उपयोग के लिए विशेष डिजाइन
एचडब्ल्यूई10000
| SPECIFICATION | |
| Rated line pull | 10000 lbs (4536 kgs) |
| Motor: permanent magnet | 100.8ml/r |
| Oil Flow | 5~60L/min |
| Pressure | 15Mpa |
| Gear reduction ratio | 16:1 |
| Cable (Dia.× L) | Ø13/32″×83.7′ (Ø10.2mm×25.5m) |
| Drum size (Dia.× L) | Ø4.0 “×10.0” (Ø102mm×253mm) |
| Mounting bolt pattern |
14.7 “×4.5 ” (374.2mm×114.3mm)
11.5 “×6.7” (291.6mm×171.2mm) 8-M10 |
|
Line pull lbs (kgs) |
Pressure Mpa(Psi) |
Flow G/min (L/min) |
Line speed ft/min(m/min) |
|
0 |
2.0(290.1) |
1.3(5) |
3.0(0.9) |
|
4000(1814) |
5.6(812.3) |
2.6(10) |
5.9(1.8) |
|
6000(2722) |
9.4(1363.5) |
5.2(20) |
11.8 (3.6) |
|
8000(3629) |
12.2(1769.6) |
10.4(40) |
23.6(7.2) |
|
10000(4536) |
14.8(2146.7) |
15.6(60) |
36.7(11.2) |
|
Layer of cable |
Rated line pull lbs(kgs) |
Total rope on drum ft (m) |
|
|
1 |
10000(4536) |
23.0(7.0) |
|
|
2 |
7355(3336) |
49.2(15.0) |
|
|
3 |
6780(3075) |
78.7(24.0) |
|
|
4 |
5711(2591) |
86.9(26.5) |
| ITEM | HWE10000 | ||
| Overall dimensions | 25.3″×9.5″×10.0″ | ||
| (L×W×H) | 643mm×241mm ×255mm | ||
| Net weight (Ibs) | 143 | ||
| (kgs) | 65 |
